标准测试之-3GPP

一、概述

        3GPP TS 26.131和TS 26.132分别针对窄带和宽带3G/4G通讯终端给出其的声学特性的性能要求及评估的测试方法。

    依据TS 26.131-32， 3G/4G终端的制造商可以通讯终端产品进行测试，确定其是否满足3GPP/GCF/PTCRB的要求。

二、测试设置

        3GPP TS 26.131给出了在窄带、宽带、超宽带及全带宽下3G和LTE电话终端的声学性能最低要求。对于手持终端、手持终端免提、桌面或车载免提终端、头戴式终端分别给出测试设置方法。

    终端接入如下图所示。推荐使用GSM，3G和LTE终端作为声学接口，模拟真实通讯。采用头肩模拟器模拟使用者接收及发送信号，终端音量控制由接收响度标准值确定。

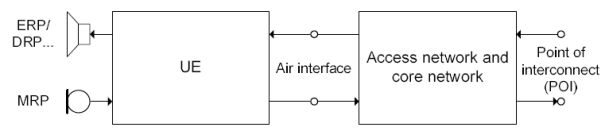

图1 被测终端连接示意图

2.1手持终端设置

    手持终端测试中，将手持设备依据ITU-T P.64描述固定于人工头，并施加8N±2N的压力。人工头的水平位置应控制在±2°内。

2.2 头戴式终端设置

    头戴式通讯终端测试中，头戴式设备应依据ITU-T P.380固定。如无相应描述，则依据被测设备推荐方式佩戴。部分入耳式耳机可能不适用Type 3.3耳，此时依据ITU-T P.57采用Type 2耳模拟器。人工头依据ITU-T P.57配备双耳进行测试。

2.3 免提式终端设置

• 车载免提终端设置

如无另外说明，人工头位于驾驶员位置进行测量，定位须符合普通用户的位置，应考虑到使用者的不同位置及体型。通常情况下排除最高的5%及最矮的5%使用者身高，依据大众使用者位置进行测量，由于人工头的不同位置可能极大地影响测试结果，可以选择不同位置进行测量，并考虑最糟糕的应用情况。

在每次测试前，需对人工头在车内的位置进行详细的记录，如图3所示，调节唇环，记录嘴参考点到终端麦克风的距离，明确左或/和右耳道入口点对于车内固定位置的确切距离，如到车顶的距离和到挡风玻璃的距离。

图2 车载免提终端测试布局                               图3 车内人工头定位

• 桌面免提终端设置

桌面免提终端测试中，采用人工头进行测试时，可以依据ITU-T P.581进行设置，或采用自由场麦克风和离散型人工嘴。对于不同类型的免提终端可依据ETSI TS 103 738和ETSI TS 103 740进行定位。

• 手持式免提终端

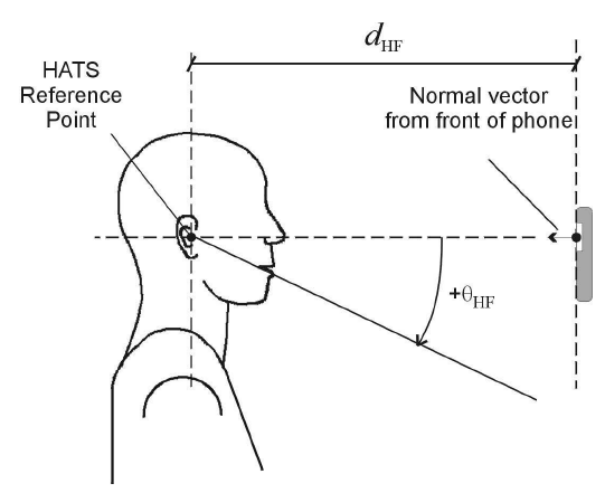

手持式免提终端采用人工头进行测试，也可用自由场麦克风及离散型人工嘴代替。采用人工头进行测试时，如图将其配置到手持免提终端。人工头参考点与移动设备显示器中心位置的距离为d_HF，d_HF值与垂直角θ_HF由供应商指定，如无规定，则采用d_HF=42 cm, θ_HF=0°

手持免提终端测试布局

三、标准测试

测试采用标准化测试系统及数据库进行自动化测试。测试前详细记录人工头位置与通讯终端设置信息，确保测试的准确性并可以实现测试数据的复现。

3GPP主要关注于当前通话带宽下的声学质量，分别对移动终端窄带和宽带通话的语音性能给出测试方法与限值要求，例如：

——频率响应

——响度评定值

——侧音

——声学回声控制

——环境噪声

……

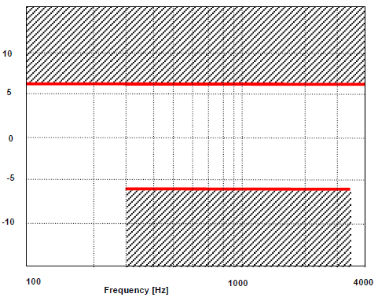

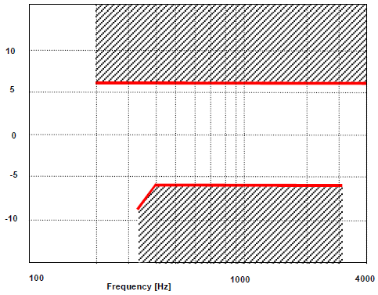

窄带手持式及头戴式接收频率响应限值           窄带桌面及车载终端接收频率响应限值          窄带手持式免提终端接收频率响应限值

    标准中对于手持终端、手持终端免提、桌面或车载免提终端、头戴式终端分别给出特性参数性能指标，不同用户终端的限值具有不同的要求。

窄带接收响度评定值限值

    免提测试中，人工头的参考平面的水平定位应控制在±2°范围内，配备TYPE 3.3人工耳，且配备双耳。在测试前对人工耳进行精确的校准和均衡，依据ITU-T P.58对人工头进行扩散场均衡。

    为模拟真实使用环境中的噪声，采用扬声器在实验室中布置噪声环境，播放显示环境噪声进行终端性能测试。实验室的环境布局及噪声场的均衡依据ETSI TS 103 224完成。

噪声场测试环境布局

（TS 103 224）

四、测试项目

    下表给出3GPP对手持终端、手持终端免提、桌面及车载免提终端、头戴终端的性能要求：

3GPP通讯终端语音性能要求

五、应用

50. 依据3GPP TS 26.131/TS 26.132对3G/4G移动终端进行一致性测试。
50. 3G移动终端的GCF/PTRB认可测试。
50. 研发及优化过程中对3G/4G移动终端的语音质量客观评定。
